Napelemes konzol

Hogyan alakítja át a szerkezeti tervezés a napelemes tartókonzolokat kritikus fotovoltaikus infrastruktúrává?

A napelemes fotovoltaikus, PV-technológia széles körben elterjedt alkalmazása a különböző globális környezetekben egy gyakran figyelmen kívül hagyott komponensen múlik: a napelemes rögzítőkonzolon. Míg a napelem maga rögzíti a fényt, a Solar Bracket nélkülözhetetlen alap- és tartószerkezetként szolgál, viseli a fizikai terhelést és fenntartja az optimális teljesítményhez szükséges kritikus tájolást. Ezek a rendszerek sokkal többet jelentenek egyszerű kereteknél, aprólékosan megtervezett szerelvények, amelyek stabil és biztonságos telepítési platformot biztosítanak a fotovoltaikus tömbök számára, amelyek a rendszer szerkezeti gerincét képezik. Erősségük, tartósságuk és alkalmazkodóképességük nélkül a tiszta zöld energia ígérete veszélybe kerülne.

A mérnöki követelmény: nagy szilárdság és tartósság

Az elsődleges funkciója bármely Napelemes tartókonzol célja, hogy a PV-modulokra ható jelentős erőket biztonságosan átvigye az alatta lévő szerkezetbe vagy a talajba. A napelemek három fő környezeti veszéllyel néznek szembe, amelyek kiemelkedő mechanikai teljesítményt igényelnek:

Szélterhelés: Gyakran ez jelenti a legjelentősebb kihívást, különösen erős szél zónákban vagy magasan fekvő létesítményeken, például kereskedelmi tetőrendszereken. A szél felfelé és lefelé irányuló nyomást egyaránt létrehoz, ezért a tartókonzoloknak rendkívül nagy szilárdsággal kell rendelkezniük a katasztrofális meghibásodás elkerülése érdekében. A tervezésnek figyelembe kell vennie a turbulenciát, a széllökéseket és az aerodinamikai hatásokat, biztosítva, hogy a rendszer rögzítve maradjon, és a modulok ne mozduljanak el.

Hóterhelés: Mérsékelt és hidegebb éghajlaton a hó és jég felhalmozódása óriási vertikális feszültséget okoz. A tartószerkezetet úgy kell megtervezni, hogy hosszú ideig elviselje ezt a holtterhelést anélkül, hogy elhajlás vagy anyagfáradna, ami károsíthatja a fotovoltaikus modulokban lévő érzékeny napelemeket.

Szeizmikus terhelés: A szeizmikusan aktív régiókban a Napelemes tartókonzol kezelnie kell a tehetetlenségi erőket. A rendszernek kellő merevségre van szüksége ahhoz, hogy megakadályozza a túlzott elmozdulást, miközben rugalmasságot biztosít az ütések elnyelésére, garantálva a fotovoltaikus modulok stabil működését egy esemény alatt és után.

A szükséges tartósság elérése érdekében a konzolokat legalább 25 éves élettartamra tervezték, ami megfelel a kiváló minőségű napelem modulok élettartamának. Ez a hosszú élettartam kritikus fontosságú, mivel a meghibásodott konzolrendszer cseréje vagy javítása gyakran munkaigényes és költséges, ami csökkenti a teljes telepítés pénzügyi életképességét. Ezért az anyagválasztás és a szerkezeti optimalizálási tervezés pontossága a legfontosabb.

Alkalmazkodhatóság és sokoldalúság a tájakon

A kiváló minőség kulcsfontosságú megkülönböztetője Kínai napelemes tartókonzol szállítója az a képesség, hogy valódi alkalmazkodóképességet mutató megoldásokat kínáljunk a három fő telepítési környezetben: tetőn, talajon és vízen. Minden környezet egyedi kihívásokat jelent, amelyek speciális konzolterveket igényelnek:

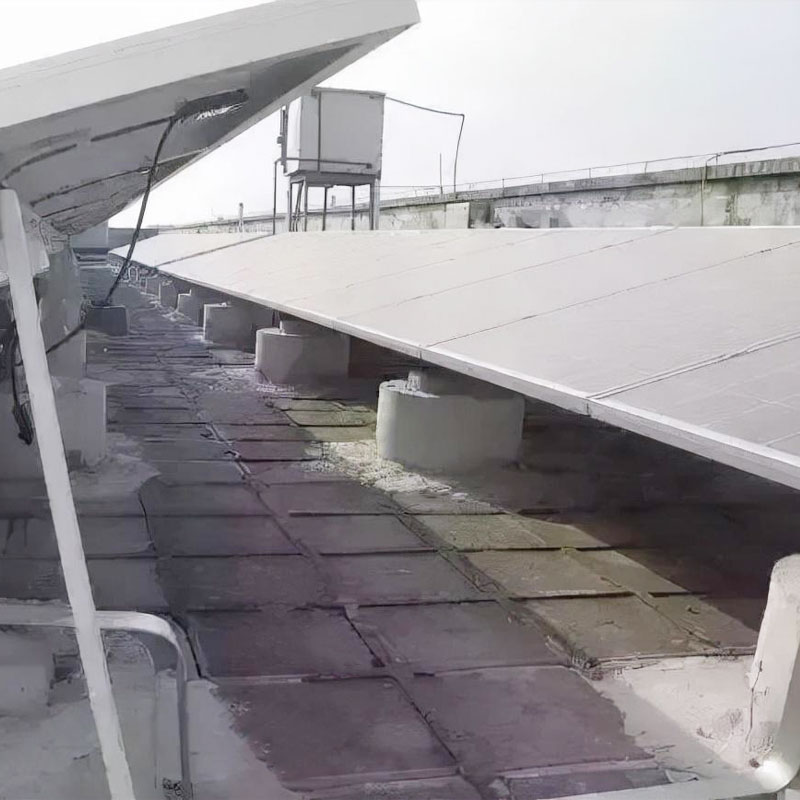

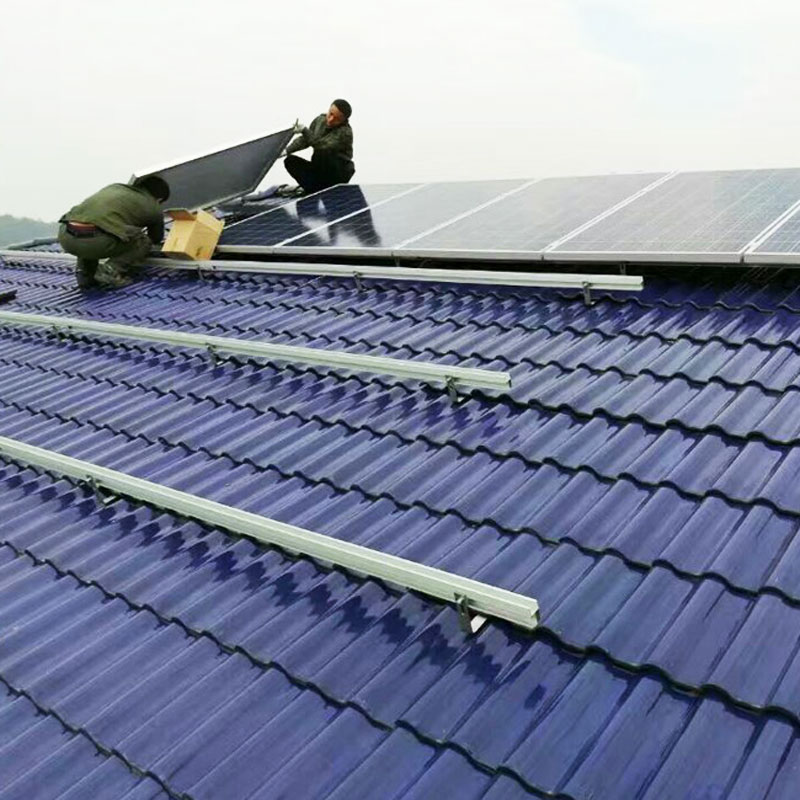

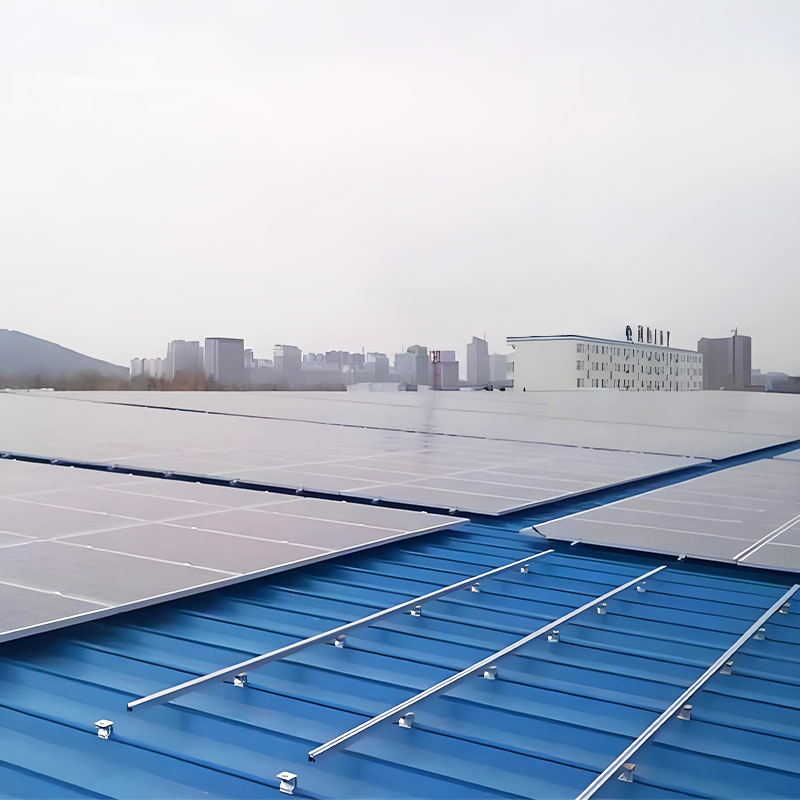

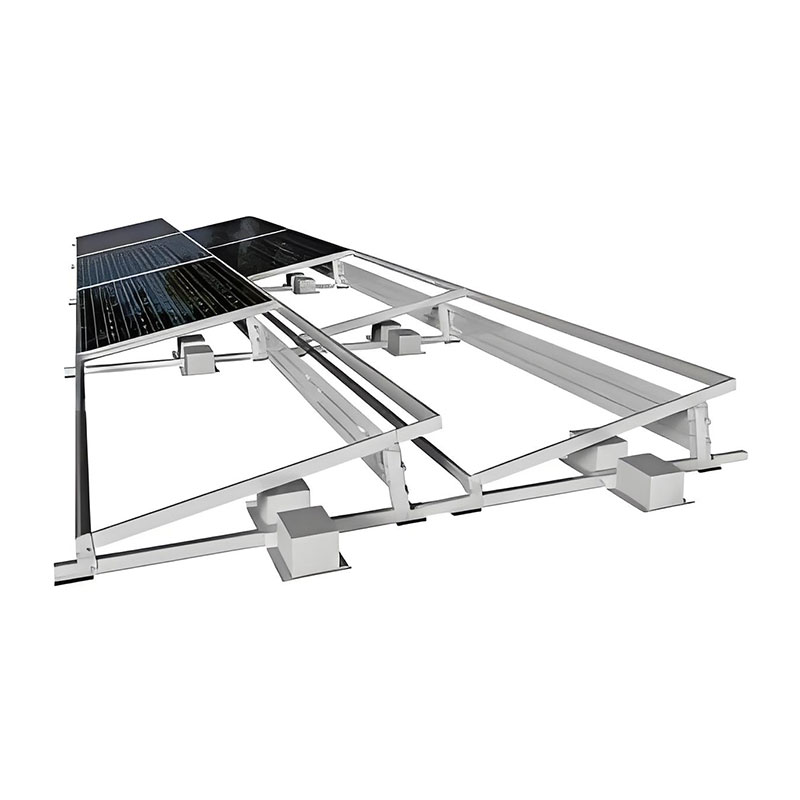

Tető beépítés: Ezekhez nem áthatoló vagy minimálisan áthatoló rendszerekre van szükség a tető integritásának megőrzése érdekében. A lapostetők konzoljai gyakran ballasztrendszereket használnak, amelyek a horgonyok helyett a súlyra támaszkodnak, és bonyolult számításokat igényelnek a ballaszt és a széllökés közötti egyensúly megteremtéséhez. A ferde tetőrendszerek speciális sín- és szorítómechanizmusokat használnak, amelyek zökkenőmentesen kapcsolódnak a meglévő tetőfedő anyagokhoz, például zsindelyhez, cseréphez vagy fémhez.

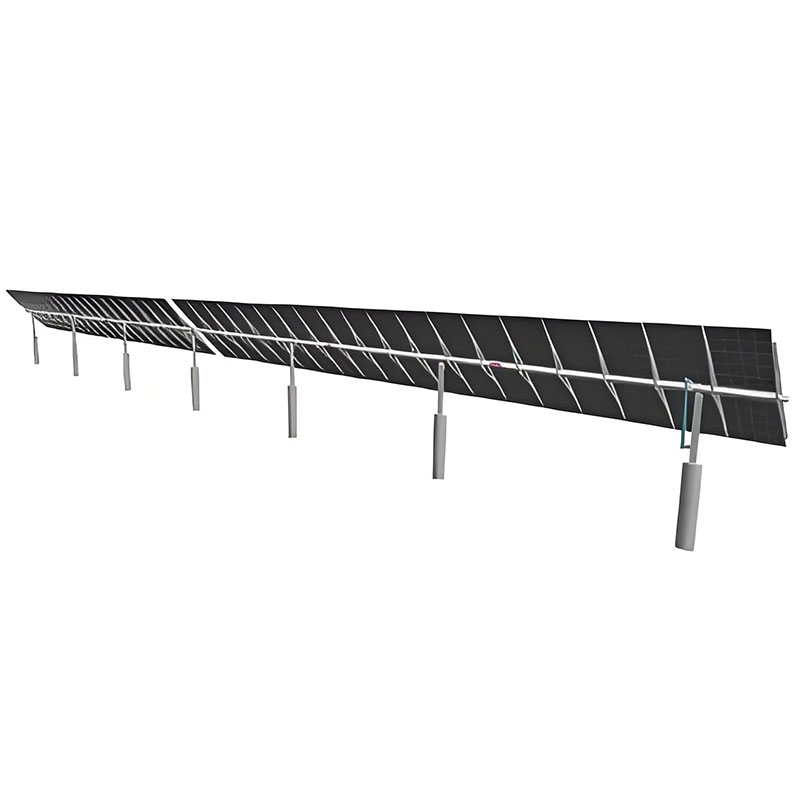

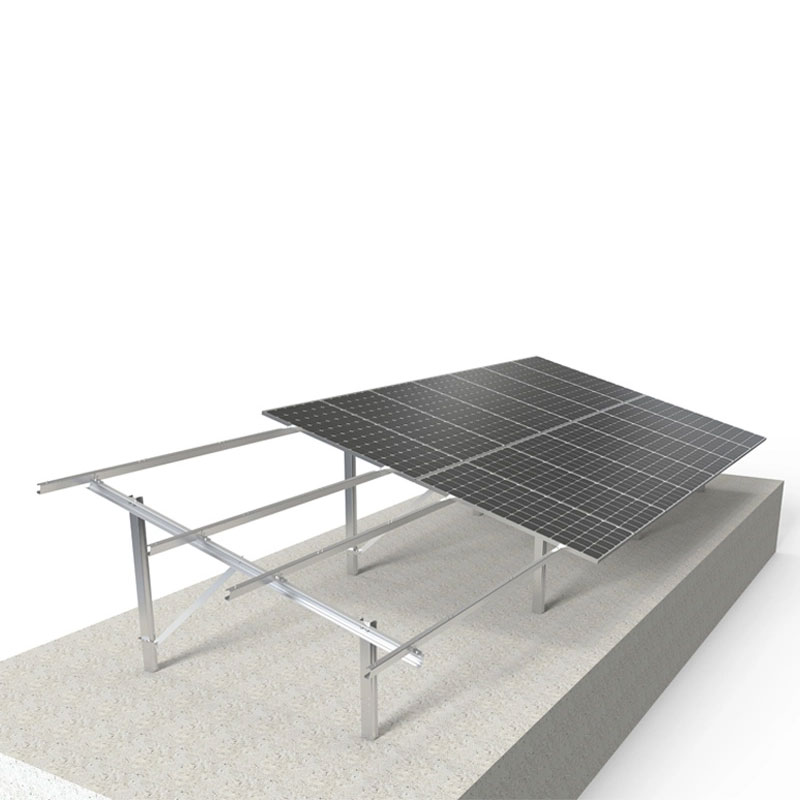

Földi telepítések: Ezek robusztus alapozási megoldásokat igényelnek, mint például betonpillérek, csavaros cölöpök vagy földhorgonyok. A tartókonzolok nagyméretű, fix dőlésszögű vagy nyomkövető tömböket alkotnak, amelyek nehezebb nyomtávú acélt vagy alumíniumot igényelnek a főgerendákhoz és oszlopokhoz. Az alkalmazkodóképesség itt az egyenetlen terepviszonyok kiegyenlítését és a pontos sorigazítás biztosítását jelenti.

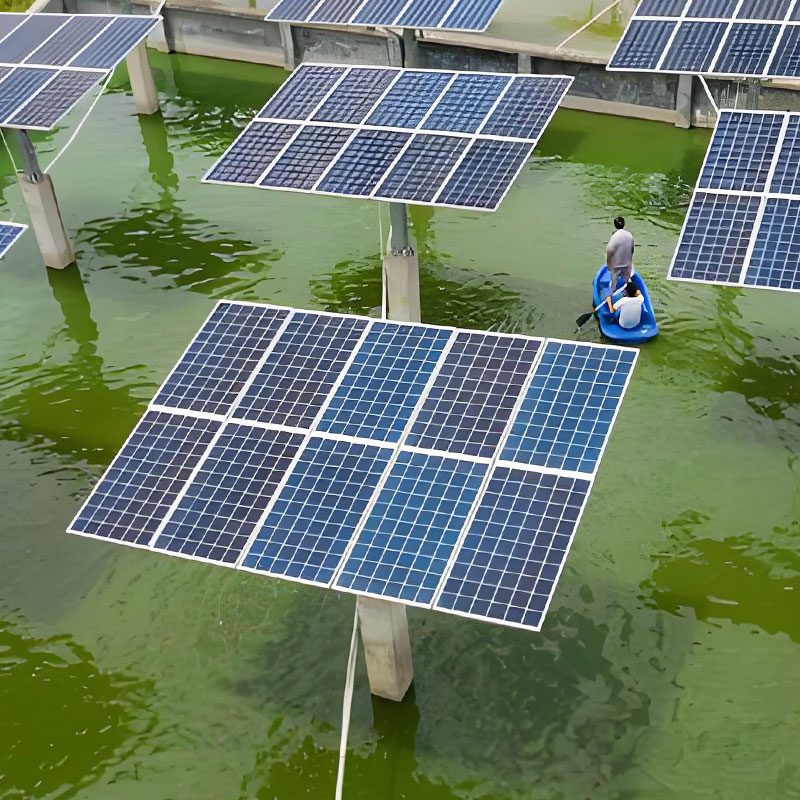

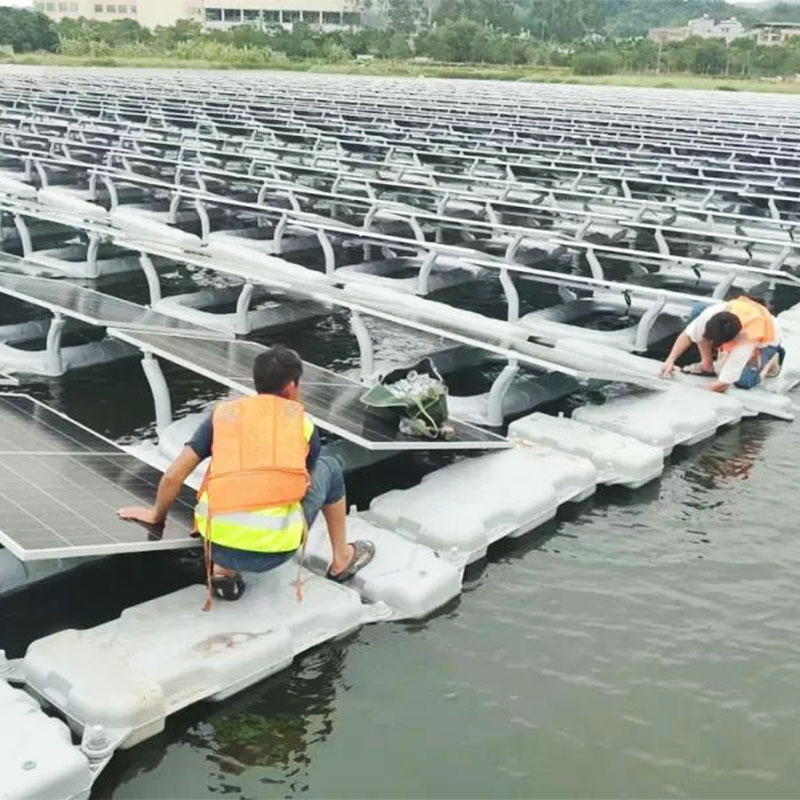

Vízszerelés: Ez a rés, de növekvő szegmens lendületet igényel úszószerkezeteket és speciális kikötési rendszereket integráló tartószerkezetek. A konzoloknak ellenállniuk kell az erősen korrozív körülményeknek és a dinamikus vízmozgásnak, biztosítva a fotovoltaikus modulok stabil működését az áramlatok és a hullámok ellenére.

Ezen környezeti változók összetettsége azt jelenti, hogy a tervezési folyamat minden Napelemes tartókonzol A rendszernek részletes helyszín-specifikus mérnöki elemzéssel kell kezdődnie, gyakran fejlett szimulációs és szerkezeti optimalizálási tervezési eszközökre támaszkodva.

Közvetlen kapcsolat a fotovoltaikus rendszer teljesítményéhez

A konzolrendszer nem csak a panelek feltartásáról szól, hanem az energiatermelés maximalizálásáról. A stabil és biztonságos telepítési platform számos módon közvetlenül befolyásolja a teljes fotovoltaikus rendszer hatékonyságát és élettartamát:

Szög és tájolás: A zárójelek beállítják a modulok pontos dőlését és irányszögét, iránytűjét. Még az enyhe pontatlanságok is jelentősen csökkenthetik az energiatermelést. A nagy pontosságú konzolok évtizedekig megőrzik ezt a geometriát.

Hőkezelés: A design a Napelemes tartókonzol befolyásolja a légáramlást a panelek alatt. A hatékony szellőzés kulcsfontosságú, mivel a megemelt modul hőmérséklet csökkenti a hatékonyságot. A jól megtervezett rendszer lehetővé teszi a levegő keringését, megtartva a fotovoltaikus modulok hűvösebb és maximalizálja a teljesítményt.

Stresszcsökkentés: A rosszul megtervezett vagy beszerelt konzolok mechanikai igénybevételt okozhatnak a modulokon, ami mikrorepedésekhez vezethet a napelemekben, ami a hosszú távú teljesítménycsökkenés egyik fő oka. A minőségi tartószerkezet egyenletes szorítóerőt biztosít, és megőrzi a panelek szerkezeti integritását, ezáltal növeli a teljes fotovoltaikus rendszer hatékonyságát és élettartamát.

Lényegében a napelemes tartókonzol az a csendes tényező, amely az alkatrészek gyűjteményét nagy teljesítményű, hosszú távú stabil működésű energiaeszközzé alakítja át. Ez a kulcsfontosságú infrastrukturális funkció olyan szakosodott gyártókkal való együttműködést igényel, amelyek képesek integrálni a mérnöki szigort az anyagtudományi innovációba.

Milyen gyártási szabványok és anyagtudomány garantálja a fotovoltaikus támogató rendszerek hosszú távú stabilitását?

A piac megköveteli, hogy a Solar Brackets megbízható támogatást és védelmet nyújtson a több tízezer vagy akár több millió dollár értékű vagyontárgyak számára. Ez szükségessé teszi, hogy a gyártási folyamat során szigorúan összpontosítsanak az anyagok kiválasztására, valamint a nemzetközi és nemzeti szabványok betartására.

Anyagválasztás: A tartósság sarokköve

A napelemfarmot körülvevő környezet eredendően igényes. Az UV-sugárzás, a nagy hőmérséklet-ingadozások, a koptató por és a nedvesség között a kiválasztott anyagok Napelemes tartókonzol kivételesnek kell lenniük a korrózióval és a fáradással szembeni ellenállásukban.

Alumínium: Könnyű, alapvetően korrózióálló és könnyen megmunkálható alumínium, gyakran 6005-T5 vagy 6063-T6 ötvözetekben, a sínek és a szorítóelemek előnyös anyaga, különösen tetőbeépítések, ahol a súly az elsődleges korlát. Eloxált felülete extra védelmi réteget ad, növelve a több évtizedes expozícióhoz szükséges tartósságot.

Acél és tűzihorganyzás HDG: A nagy teherbírású talajra szerelhető rendszerekben, ahol maximálisan nagy szilárdság szükséges az oszlopokhoz és a nagy szerkezeti elemekhez, az acél a választott anyag. A nyers acél azonban nagyon érzékeny a rozsdára. Itt válik elengedhetetlenné a HDG Photovoltaic Bracket Factory-ként megjelölt gyártók által támogatott folyamat. A tűzihorganyzás során az előállított acélelemet olvadt cinkfürdőbe merítik. Ez az eljárás kohászatilag kötött, vastag cinkbevonatot hoz létre, amely feláldozó anódként működik, és több évtizedes kiváló korrózióállóságot kínál, ami elengedhetetlen a rendszer hosszú távú stabil működéséhez.

Rozsdamentes acél: A kisméretű, kritikus alkatrészekhez, például rögzítőkhöz, csavarokhoz, anyákhoz és alátétekhez takarékosan használt rozsdamentes acél biztosítja a legmagasabb szintű korrózióállóságot, biztosítva, hogy a tartószerkezet szerkezeti integritását megőrző kritikus csatlakozások soha ne hibásodjanak meg.

Ezeknek a nagy hatásfokú anyagoknak a kiválasztása közvetlenül felelős a fotovoltaikus modulok stabil működésének biztosításáért azáltal, hogy mérsékli a szerkezeti élettartamot fenyegető legnagyobb veszélyt: az anyagromlást.

A gyártási precízió és szabványosítás szerepe

A Solar Bracket teljesítménye és tartóssága szorosan összefügg a minőség-ellenőrzéssel és a gyártási folyamat pontosságával. A sorozatgyártású konzoloknak következetesen meg kell felelniük a szigorú tűréshatároknak, hogy biztosítsák a felcserélhetőséget és a megbízható illeszkedést a gyors helyszíni telepítés során.

A nagy, professzionális gyártók esetében a fejlett technológiák integrálása biztosítja a konzisztenciát és a megfelelést. Például a jó hírű Ningbo Zhenhao Traffic Engineering Co., Ltd. Kínai napelemes tartókonzol szállítója és egy HDG Photovoltaic Bracket Factory, amely a nagyszabású infrastrukturális termékek terén szerzett tapasztalataiból adódóan a gyártási precizitásra helyezi a hangsúlyt. A cég speciális berendezésekre támaszkodik, beleértve a nagy sebességű védőlemez-gyártó berendezéseket, amelyek a fotovoltaikus szektorhoz igazodnak, biztosítva a termelés minőségét és teljesítményét. Továbbá a precizitás iránti elkötelezettségük, ahol a terméktervezés számítógéppel történik, lehetővé teszi az összetett szerkezeti optimalizálási tervezési modellek pontos gyártási folyamatokká történő közvetlen fordítását.

A nemzeti és nemzetközi szabványok betartása

A napenergia globális elterjedésének egyik kulcsfontosságú bizalomépítő eleme annak biztosítéka, hogy a napelemes tartókonzol megfelel vagy meghaladja a nemzeti szabványokat és nemzetközi előírásokat. Ez a hitelesítés megerősíti, hogy a termék biztosítja a megígért megbízható támogatást és védelmet, és megfelel a célnak a különböző szabályozási környezetekben. A megfelelőség általában a következőkre vonatkozó tesztelést és tanúsítást foglalja magában:

Strukturális kódok: Ezek, mint például az ASCE 7 és az Eurocode, biztosítják, hogy a konzol ellenálljon a számított szélsőséges szél-, hó- és szeizmikus terheléseknek.

Anyagszabványok: Ezek, mint például az ASTM és az ISO, ellenőrzik a felhasznált alumínium- és acélötvözetek kémiai összetételét, folyáshatárát és korrózióállóságát.

Minőségirányítás: Ez, például az ISO 9001 tanúsítja, hogy a HDG Photovoltaic Bracket Factory robusztus rendszert működtet a minőség ellenőrzésére a nyersanyagbeszerzéstől a végső termékellenőrzésig.

Ezen nem megtárgyalható szabványok teljesítésével a gyártók garantálják, hogy tartószerkezetük a rendszer teljes élettartama alatt megőrzi a stabil és biztonságos telepítési platform integritását.

A támogatási struktúrák és a zöld energia jövője

A napelemes tartókonzol fejlődése a nagyobb integráció és hatékonyság felé halad. A jövőbeli trendek a következők:

Integrált nyomkövető rendszerek: Egytengelyes vagy kéttengelyes motorozással rendelkező konzolok, amelyek követik a napot, jelentősen növelve a teljes fotovoltaikus rendszer hatékonyságát és élettartamát.

Könnyű kompozitok: Fejlett polimerek és üvegszálak kutatása a szerkezeti integritás biztosítása érdekében, csökkentett anyagtömeg mellett és fokozott korrózióállóság mellett, ami különösen fontos a tetőn és a kihívást jelentő vizes környezetben.

Bifaciális optimalizálás: Az új konzol kialakítások minimalizálják a modul hátoldalának árnyékolását, lehetővé téve a bifaciális panelek számára, hogy rögzítsék a visszavert fényt és maximalizálják az energiatermelést.

A Napelemes tartókonzol alapvető technológia a zöld energia felé történő globális elmozdulásban. Szerepe messze túlmutat a fizikai támogatáson, ez a mérnöki kapcsolat a nyers napfény és a megbízható energiatermelés között. Az aprólékos szerkezeti optimalizálási tervezés, a nagy hatékonyságú anyagok, például a HDG acél és a speciális alumínium használata, valamint a nemzeti szabványok szigorú betartása révén a gyártók biztosítják, hogy ezek az alapvető szerkezetek biztosítsák a hosszú távú stabil működést, amely szükséges a napenergia-ipar globális növekedésének fenntartásához.
